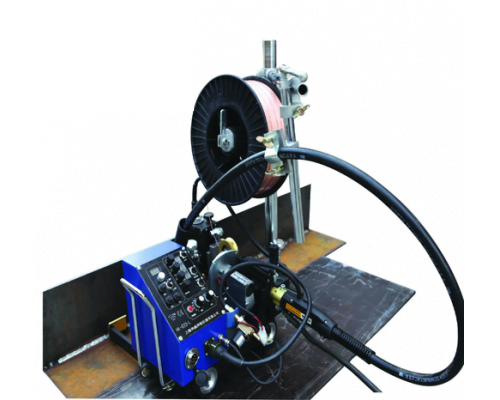

Xe hàn tự động HK-8SS-L

Bộ sản phẩm hoàn chỉnh

– Thân máy + dây nguồn + dây điều khiển

Phạm vi ứng dụng

– Có thể hàn góc ngang/dọc, thích hợp hợp trong không gian góc cạnh.
– Ứng dụng trong ngành đóng tàu, xây cầu, hóa chất, và sản xuất kết cấu thép, v.v.

Cấu tạo xe hàn tự động HK-8SS-L

HK-8SS-L được tạo thành từ thân xe, bánh lái, hộp điều khiển. Điều chỉnh chỗ ngồi di động, người giữ súng hàn, súng hàn lắc
1 Cơ thể vận chuyển: Đây là bộ xương của toàn bộ máy, và người ủng hộ các bộ phận khác. Nó được trang bị cơ chế lái xe, được lắp đặt trong khoang của xe, thông qua vỏ hộp giảm tốc để đạt được vận chuyển của bốn bánh lái.
2 Van điện từ (DC24V).
Giao diện 3 dây feeder
4 giao diện Wiggler
5 Giao diện cung cấp điện của xe
6 Cơ chế nạp dây
7 Hộp điều khiển: có thể kiểm soát tất cả các chức năng của xe và chi tiết xem “giới thiệu bảng điều khiển”.
8 dây cuộn
9 Cáp truyền súng hàn: Đây là thiết bị để cố định cáp súng hàn; để thuận tiện cho việc hàn súng, loại kẹp loại vít được chấp nhận.
10 Cột đứng: Nó được sử dụng để hỗ trợ cuộn dây và khung cáp.
11 Giá đỡ trục cuộn dây: nó được sử dụng để điều chỉnh vị trí cuộn dây; sau khi xác nhận vị trí, bạn nên thắt chặt vít khóa.
12 Chống lại vị trí clip: trước khi điều chỉnh cuộn dây, hãy chắc chắn để khóa người giữ, để ngăn chặn các cuộn dây rơi xuống và đập vỡ các bộ phận khác.
13 Máy hàn lượn vòng: hướng dẫn cho tất cả các loại hàn swing mode. Đầu trục đầu ra Wiggler gần chặt chẽ với thiết bị điều chỉnh góc hàn. Nó có thể dễ dàng và chính xác làm cho trung tâm súng trên mối hàn và điều chỉnh góc của súng. Cuối cùng kết nối với người giữ súng hàn, đó là một thiết bị giữ, bạn có thể dễ dàng sửa chữa, điều chỉnh, và demount súng.
14 Điều chỉnh ghế di chuyển (lên xuống): như một thiết bị để điều chỉnh vị trí của súng hàn, nếu súng hàn bị lệch khỏi đường hàn, súng hàn có thể được điều chỉnh lên và xuống.
15 Hướng dẫn thiết bị: bánh xe hướng dẫn dọc theo hướng dẫn đường ray để cuộn, hướng dẫn vị trí hàn chính xác. Khi lắp thanh dẫn hướng, theo hướng đi bộ, thanh dẫn hướng dẫn phía sau nên kéo dài khoảng 3 ~ 5 mm so với thanh dẫn hướng phía trước.
16 Điều chỉnh ghế di chuyển (trái và phải): như một thiết bị để điều chỉnh vị trí của súng hàn, trong quá trình hàn nó có thể được điều chỉnh sang trái và phải.

Thông số kỹ thuật
